美国霍尼韦尔honeywell风门执行器LKS210-08

  • 产品描述
  • 产品详情


  • 产品详情

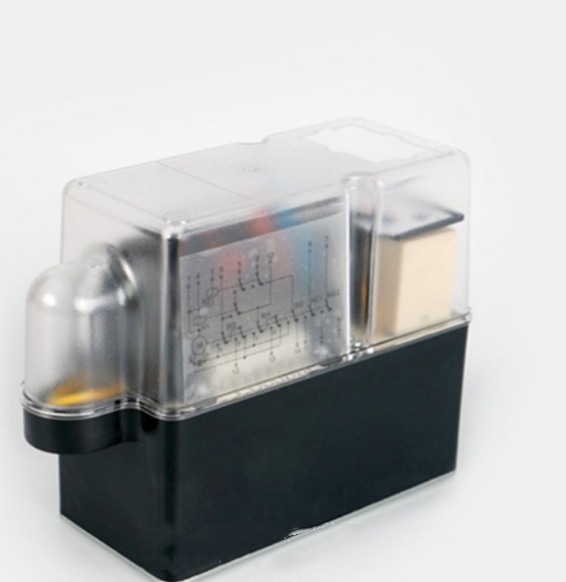

    honeywell霍尼韦尔伺服马达LKS210-10风门执行器LKS210-21

    伺服电机伺服马达LKS210—21用于利雅路、百得等燃烧器上，用作两段火以上的燃烧器上，伺服马达和伺服电机是一个产品，和燃烧器上的电机是不同类的产品，伺服电机伺服马达的.

     honeywell霍尼韦尔伺服马达LKS210-10  系列产品参数对照表：

    型号 负载转矩Nm 驱动转矩Nm 电源电压V 启动时间S

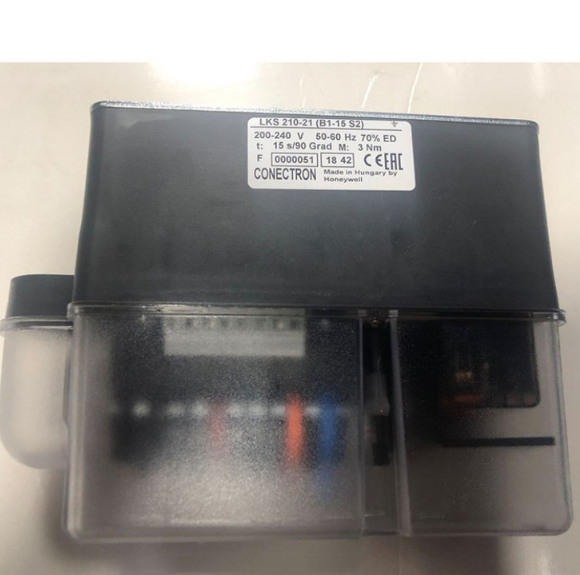

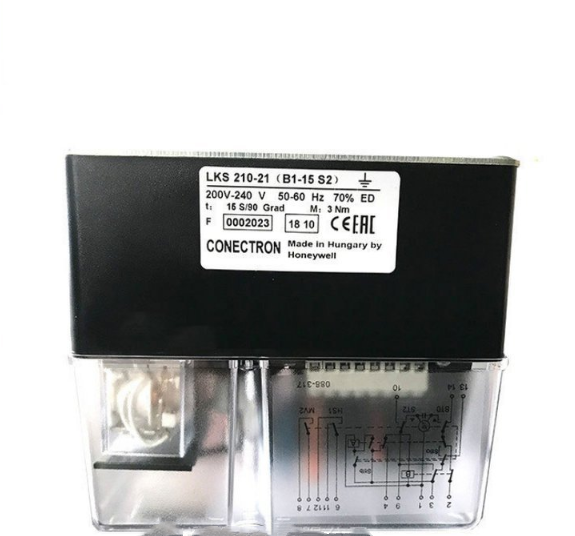

    LKS 210-21 B1-15 S2 2.4 1.2 230 15
    LKS210-10 B1-5 S1 1.2 1 230 5
    LKS 210-08 A1-5 S1 1.5 1.5 230 5

    honeywell霍尼韦尔伺服马达LKS210-10

    燃烧器被应用于各种锅炉及工业窑炉、热风炉及烤漆房、金属加工、烘干焙烧、陶瓷、冶炼、熔炼、焚烧等领域。本公司将一如既往竭诚为客户提供良好的产品，满意的服务。

        公司主营：意大利百得、意大利利雅路、德国西门、德国冬斯、德国霍科德、德国兰姆泰克、英国AUTOFLAME、美国霍尼韦尔等燃控配件。

     美国HONEYWELL霍尼威尔风门执行器：

     MT4000A，MT4000B，MT4001A，MT4001B，MT4001C，LKS120，LKS160，LKS170，LKS210，LKS310     M7284A1012，M7284C1000，M7284Q1009，M7294Q1007，M9184A1035     MT4002B，MT4003C，LKS118，LKS131     M6284A1048，M6284A1055，M6284C1010，M7284A1004，

    燃烧器伺服电机的作用：燃烧器上伺服电机的作用：三个方面，按常见度依次为：调节风门开度从而调节供风量，任何燃料燃烧机都可能有用；调节燃气阀的开度从而调节


    技术参数

    LKS210-08(A1-5S1)系列风门执行器又称伺服马达、伺服电机。

    用于控制燃烧器风门和燃气蝶阀的开度。

    • 负载转矩：1.5Nm
    • 保持扭矩：1.5Nm
    • 供电电压：220-240V
    • 旋转角度：90°
    • 90°行程时间：5秒

    此型号专用于意大利RIELLO/利雅路燃气燃烧器

    使用此型号的燃烧器型号为RLS28, RLS38, RLS50

    使用说明

    伺服马达
    伺服马达自动调节风门，确保燃气阀只在风门已在正确位置的情况下打开，并运行。
    它大约在5s内旋转90度。
    伺服马达有7 个凸轮，用 4 种不同颜色的指针调整。有一个刻度盘来指示刻度。

    蓝针
    这一指针设置停机时的风门位置。已由厂家预设为轴1 上的位置（A）P14 。它保证停机时风门全关已降低热损失。
    如要在停机时将风门稍开一点，如用于冷却燃烧头，可将蓝针向左（增加）移一点，并起停燃烧器一次来检查，注意不要超过桔红色指针的位置。如要在停机时风门全关,  可将蓝针向右（减少）移一点，如图P14(A)所示到轴1 的位置。

    桔红色指针
    这个指针用于设定燃烧器在1 段火运行时的风门位置。移动这一指针可改变风门开度，左为增加，右为减少。这一指针的调整可在燃烧器运行时进行。风门会随指针的改变而改变开度。

    红色指针
    这一指针用于设定燃烧器在最大出力运行时的风门位置。移动这一指针可改变风门开度，左为增加，右为减少。这一指针的调整可在燃烧器运行时进行。风门会随指针的改变而改变开度。

    黑指针
    这一指针确定到最大出力气阀的开启时间。它必须在红针前桔红指针后动作。它不能同红针同时动，这会让气阀可能会根本不打开。也不能在桔红指针刚动就动作，这会形成缺氧燃烧。

    禁止黑指针与桔红指针同时动作。
    总而言之，指针应按下列顺序动作：
    1 蓝指针
    2 桔红指针
    3 黑指针
    4 红指针
    直线2 （A ）标出指针顺序。
