产品说明： SQM...系列风门马达

  • 产品描述
  • 产品详情
  • 产品说明：
    SQM...系列风门马达

    品牌：SIEMENS（西门子）

    产地：德国

     产品说明
    此系列执行器可顺时针或逆时针旋转，运行扭距最大可到40Nm。
    • 最大旋转角度160°
    • 90°运行时间15...60s
    • 2个限位，6个辅助开关
    • 可有反馈信号输出
     型号表
    马达类型 功率 90°运行时间 内部接线图 旋转方向（从轴看） 常规扭距 启动扭距 保持扭距 220V-240V,

    50...60Hz

    VA s/90° s/130° No Nm Nm Nm 型号
    标准版，轴径: 10mm.
    Syn. motor 9 14 20 1 逆时针 10 10 4 SQM10.15502
    Syn. motor 9 29 42 1 逆时针 10 15 7 SQM10.16502
    Syn. motor 9 70 100 1 逆时针 10 15 15 SQM10.17502
    Syn. motor 9 14 20 2 逆时针 10 10 4 SQM10.15562
    Syn. motor 9 29 42 2 逆时针 10 15 7 SQM10.16562
    加强版，轴径: 12mm.

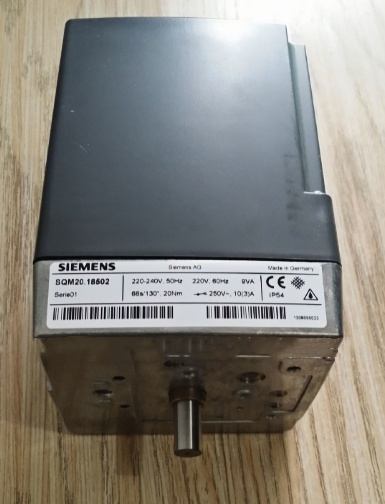

    Syn. motor 9 45 66 1 逆时针 20 20 12 SQM20.18502

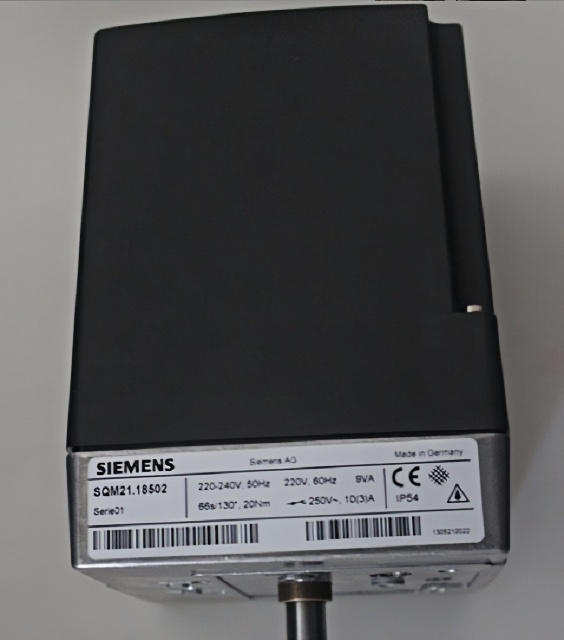

    Syn. motor 9 45 66 1 顺时针 20 20 12 SQM21.18502
    Syn. motor 9 29 42 1 顺时针 20 20 12 SQM21.16502
     技术参数
    主要参数
    主电压 AC220V -15%...AC240V +10%
    主频率 50...60Hz ±6%
    功率 8VA
    保护 N to VDE0875
    旋转角度 0...160°
    保护等级 IP54,DIN40050
    重量 1700g
    环境条件
    运输环境 IEC 60 721-3-2
    内部条件 class 2K2
    机械条件 class 2M2
    温度范围 -50...+60oC
    湿度 <95%
    运行环境 IEC 60 721-3-3
    内部条件 class 3K5
    机械条件 class 3M2
    温度范围 -20...+60oC
    湿度 <95%
    不得进水
