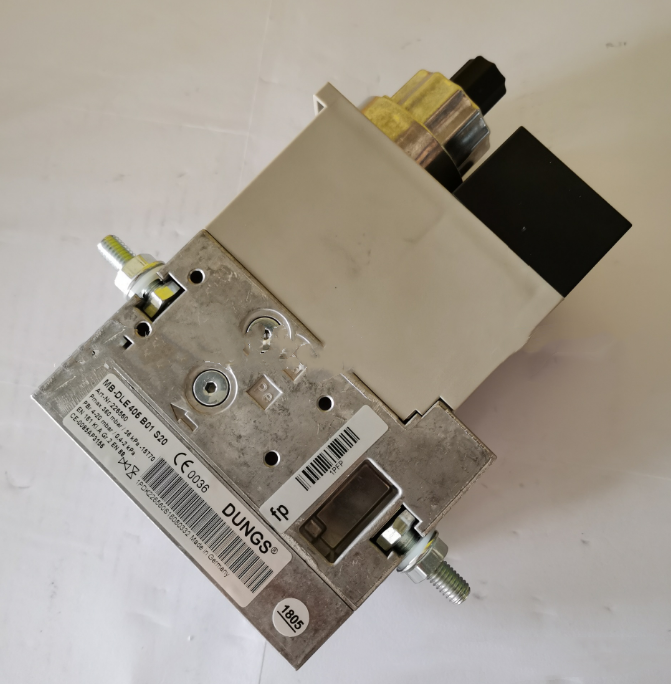

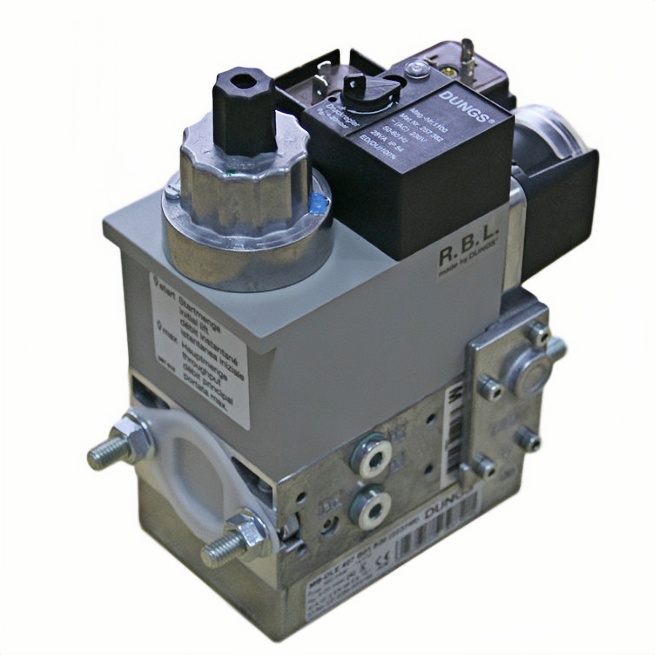

德国冬斯DUNGS MBVEF系列比例式燃气电磁阀

  • 产品描述
  • 产品详情
  •  产品说明
    DUNGS燃气多功能组合调节器MB-VEF...B01由污物沉积器，燃气-空气-组合调节器，阀门和压力监控器紧密组合而成。
    • 污物沉积器：精滤器
    • 符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
    • 燃气和空气压力比例的高灵敏调节
    • 运用符合DIN EN 88 A级2类要求的伺服-压力调节单元
    • 在低压力差的情况下达到高流量值
    • 比例值V=PBr/PL，比值0.75:1...3:1
    • 可进行零点校正N
    • 外置脉冲回路
    • 可达干扰度N
    • 按照ISO7/1，以管螺纹实现法兰连接。
    • 通过有阀门检查系统、最低/最高压力监控器、压力极限器等，本组合系统可提供特殊的解决方案
     型号表
    型号 DN/Rp 开启时间s
    MBVEF407B01 Rp3/4 <1
    MBVEF412B01 Rp1-1/4 <1
    MBVEF415B01 Rp1-2 <1
    MBVEF420B01 Rp1-2 <1
    MBVEF425B01 Rp2 <1
     技术参数
    额定内径 MB-VEF407B01

    Rp1/2，3/4

    		MB-VEF412B01

    Rp3/4，1，1-1/4

    		MB-VEF415/420B01

    Rp1，1-1/4，1-1/2，2

    		MB-VEF425B01

    Rp2

    最大工作压力 至360mbar
    输入压力范围 MB-...VEFS10 Pa:5mbar 至 100mbar

    MB-...VEFS30 Pa:100mbar 至 360mbar

    操纵范围 PL:0.4mbar 至 100mbar
    燃烧器压力范围 PBr:0.5mbar 至 100mbar
    压力等级 PN 1
    介质 1，2，3气体系列的燃气及其他中性气态介质
    环境温度 -15oC到+70oC（在液化气设备中使用时，MB-VEF...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）
    过滤 0.8mm网眼的筛分器，两层精密过滤器，交换过滤装置不须取下仪器。
    压力监控器 可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。
    伺服压力调节单元 压力调节器已经预压平衡，通过阀门V1在关机时保持密封状态，按照DIN EN 88 A 级2组以及EN 12067-1燃气空气联合调节器的比例V可调，零点N可以校正以及带有炉膛压力接头。
    比例调节范围V 比例值V=PBr/PL，比值0.75:1...3:1
    零点校正 可能
    电磁阀V1 阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。
    电磁阀V2 阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。
    测试连接点 G1/8，符合DIN ISO 228，输入及输出法兰处，过滤器后的两边，阀门之间的两边，（压力监控器安装上可以部分取消测试连接点）。
    燃烧器压力监控PBr 接于阀门V2之后，压力监控器可装于转接装置一边。
    脉冲及连接回路 按DIN ISO 228规定，对于燃烧器压力（PBr；燃气），鼓风压力（PL；空气），燃烧室压力（PF；燃烧，大气压）使用G1/8连接。脉冲及连接回路必须以刚才和PN1，DN4制成。脉冲及连接回路的冷凝水不得流入仪器。务必研读操作及安装说明。
    电压/频率 交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V
    电气连接 对阀门和压力监控器使用符合DIN EN 175 301-803插塞连接
    启动时间 100%ED
    接触燃气部分的材料
    外壳 压铸铝
    隔膜，密封件 NBR基材料，硅橡胶
    电磁传动装置 钢材，黄铜，铝
    安装位置 垂直，磁体竖直向上。
